- 產品概況: 高速SMT生產線，整線由2台韓華HM520高速貼片機和一台韓華多功能貼片機SM481 plus組成，速度可以達到20萬點每小時，是生產手機，電腦主板，電視機主板的理想全自動SMT生產線。
-
INQUIRY
高速SMT生產線
產品描述：

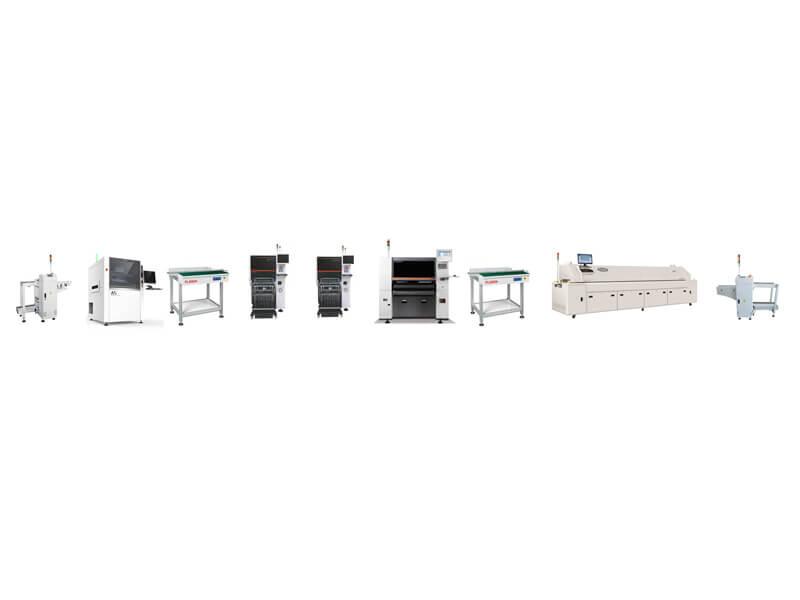

高速SMT生產線，整線由2台韓華HM520高速貼片機和一台韓華多功能貼片機SM481 plus組成，速度可以達到20萬點每小時，是生產手機，電腦主板，電視機主板的理想全自動SMT生產線。設備配置如下：
1.SMT全自動上板機
性能特點：
1)本機型主要用於smt生產線前端，具有推板和真空吸板兩種上板模式。
2)控制系統採用PLC控制，操作界面採用觸摸屏，性能穩定，操作便捷。
3)機架結構採用鈑金焊接，表面噴漆處理，留有可視性窗口。
4)推板昇降結構採用馬達昇降設定，有效設定步距可選為;10mm、20mm、30mm、40mm，可選加變頻器。
5)吸板部分吸板方式採用真空吸板方式，每次可堆疊PCB板200-300片。
6)移載結構採用步進馬達移載方式，起步、停止可加減速設定，輸送平穩，不易沖板。
7)配有標準的SMEMA信號端口，可與其它任何設備在線連接。
技術參數：
1)PLC控制系統：松下
2)移載步進馬達：士納步進馬達 驅動：雷賽
3)輸送馬達：派宏步進馬達
4)昇降馬達：中大
5)觸摸屏：信捷
6)傳感器（SENSOR）：松下、歐姆龍
7)繼電器: 歐姆龍
8)電源開關：歐姆龍
9)氣缸：亞德客
10)PCB傳送速度：8-15秒/片
11)PCB運輸高度：900±20mm
12)PCB 傳送方向：左-右或右-左
13)PCB傳送厚度： 0.5---4.0T
14)換magazine時間：15-25t
15)可放置置板框：上一下一
16)可堆疊基板數量：200-300片
17)電源供給： AC110V/220V 50-60Hz 2.0A 180W
18)氣源供給： 4—6 kgf/cm2
2.全自動錫膏印刷機A9
機器規格參數
|
|
Model 型號
|
A9
|
|
Item 項目
|
|
|
|
網框尺寸Screen Frames
|
Min Size
|
470X370mm
|
| |
Max Size
|
737X737mm
|
| |
Thickness
|
25~40mm
|
|
PCB Min Size 最小尺寸
|
50X50mm
|
|
PCB Max Size 尺寸
|
510X340mm(530X340mm)
|
|
PCB Thickness 厚度
|
0.4~6mm
|
|
PCB Warpage 翹曲量
|
＜1%
|
|
Transport Height 傳送高度
|
900±40mm
|
|
Transport Direction 傳送方向
|
Left-Right;Right-Left;Left-Left;Right-Right
左-右;右-左;左-左;右-右
|
|
Transport Speed 運輸速度
|
Max 1500mm/S Programmable
|
|
Board Location
PCB的定位
|
Support System 支撐方式
|
Magnetic Pin/Up-down table adjusted/supportblock
by hand磁性頂針/可調節頂昇平台/等高塊
|
| |
Clamping System 夾緊方式
|
side clamping,vacuum nozzle,邊夾,真空吸嘴
|
|
Print head 印刷頭
|
Two independent motorised printheads
兩個獨立的直聯式馬達驅動印刷頭
|
|
Squeegee Speed 刮刀速度
|
6~200mm/sec
|
|
Squeegee Pressure 刮刀壓力
|
0~15Kg 馬達控制
|
|
Squeegee Angle 刮刀角度
|
60°/55°/45°
|
|
Squeegee Type 刮刀類型
|
Stainless steel(Standard), plastic 鋼刮刀標準,膠刮刀
|
|
Stencil Separation Speed 鋼網分離速度
|
0.1~20mm/sec Programmable
|
|
Cleaning System 清洗方式
|
Dry、Wet、Vacuum (Programmable) 干、濕、抽真空
|
|
Table Adjustment ranges 工作台調整範圍
|
X:±10mm;Y:±10mm;θ:±2°
|
3.韓華高速貼片機HM520
韓華HM520模塊化貼片機，它是韓華 模塊化芯片貼片機，長度為890MM。
- 890MM長度超小型貼片機
- 80,000CPH（旋轉頭）
- 60,000 CPH（鋼琴頭）
- LED產品：72,000 CPH（旋轉式）
- 自動檢測拾取和放置問題。
- 自動補充吸入/安裝位置和高度 偏差
- 防止轉彎引起的LED缺陷
- PCB： （L）750x（W）580mm（可選）
設備尺寸：2370x1440x890mm
電源AC200 / 208/220/240/380
設備重量：1605KG
Hanwha HM520貼片機是一款配備旋轉頭的高速模塊化貼片機。
高性能新型飛行攝像機貼片機，可提供世界 的 速度80,000 CPH。
03015芯片~14mm基本可以對應，並通過高速應用。
高精度電動給料機，提高實際生產效率和貼裝質量。
韓華HM520貼片機參數
軸數：10軸* 2懸臂
安裝速度：80000CPH（ 旋轉磁頭條件）
安裝精度： 1μm
元件尺寸：03015，BGA，CSP（球間距0.03mm）
電驅動高速和高精度。
3.韓華多功能貼片機SM481 Plus
HANWHA貼片機韓華貼片機SM471plus/SM481plus/SM482plus/DECAN貼片機 適用於:
HANWHA貼片機韓華貼片機SM481plus
產品特點：
2、專用風輪設計，換氣量大，風速穩定;
4、升溫快，從室溫到工作溫度≦30分鐘;
6、爐體採用雙氣缸（電動推杆）頂升裝置，安全可靠;
8、特製優質鋁合金導軌設計，變形小，鏈條自動加油裝置;
10、強大的軟件功能，對PCB板在線監控測溫，並隨時對數據曲線進行分析，儲存和打印;
12、自動監測，顯示設備工作狀態，可做到隨時修正參數;
14、 導軌高溫不變形，三絲杆同步調寬結構，有效保証導軌平行，防止掉板，卡板的發生、免清洗，易調節。自動和手動皆可進行調寬操作。
6.SMT全自動收板機
SMT生產線,SMT自動化生產線,SMT生產線價格,SMT生產線採購,全自動SMT生產線,半自動SMT生產線,大型SMT生產線,中型SMT生產線,JUKI SMT生產線,Samsung/三星SMT生產線,Yamaha/雅馬哈SMT生產線,Panasonic/松下SMT生產線,FUJI/富士SMT生產線,小型SMT生產線,SMT生產線廠家,二手SMT生產線,便宜SMT生產線,SMT生產線工廠,二手SMT設備,二手SMT整線設備,SMT生產線深圳廠家,SMT生產線設備廠家.
富蘭森電子有限公司提供 SMT設備整體解決方案, 包括無鉛回流焊, 無鉛波峰焊, 貼片機, 錫膏印刷機,上下板機, 接駁台, AOI光學檢測設備, SMT配件 Reflow Oven等設備, 如果有任何需要, 請聯繫吳先生,微信:13691605420, Skype: flasonsmt, Email: sales@flason-smt.com
1)這是我 次購買SMT設備,請問它容易操作嗎？
我們會提供使用說明書和視屏操作教程，像貼片機，回流焊等大機器可以上門安裝，培訓，費用由你們出，買方也可以安排工程師到我們公司免費培訓，食宿費用需要你們出。如果還有問題可以聯繫我們的銷售及售后解決。
2) 如果機器在使用過程中遇到問題，該如何處理 ?
詳細描述問題，告訴我們，並配合我們查找具體原因。找到原因后，如果需要更換配件的，在保修期內免費更換，出了保修期，需要支付一定成本及快遞費。珠三角區域我們又有工程師定期處理售后問題。其他區域也可以派工程師上門服務。
