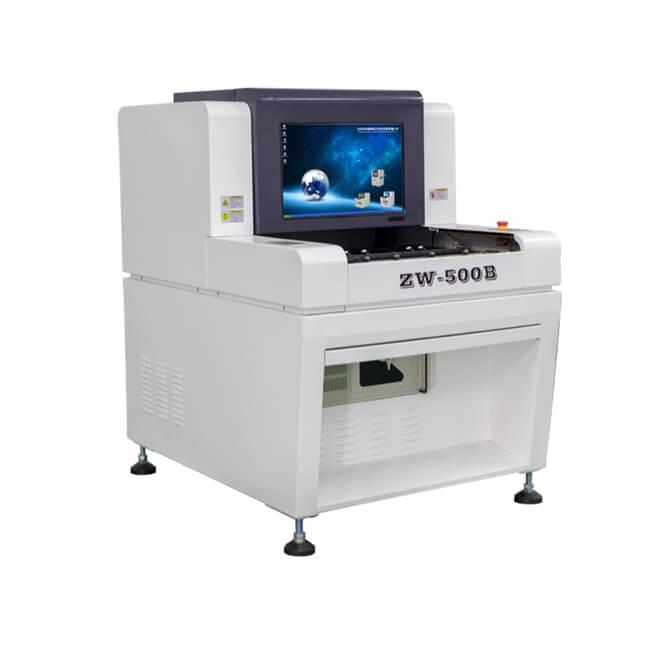

離線PCB焊點光學檢測設備ZW-500B
- PCB尺寸：450×330毫米
- 機器尺寸： 96×11023×140釐米
- 重量：500公斤
- 最小零件:01005元件
- 產品概況: 離線PCB焊點光學檢測設備ZW-500B,PCB尺寸：450×330毫米,機器尺寸： 96×11023×140釐米,最小零件:01005元件, 重量：500公斤
-
INQUIRY
離線PCB焊點光學檢測設備ZW-500B
產品描述：
軟硬件全面升級，更多選配和特製項，滿足更高質量的檢測需求
- 矢量分析算法，多種檢測算法綜合運用實現 檢測側能力。
- 整版匹配任意位置多件檢測功能。
- 智能相機條形碼識別系統（可識別一維碼和二維碼）。
- 多線別監控系統，所有產線生產狀況一目瞭然。
- 遠程編程和調試控制功能並用，軟件操控性能更強。
- 強大的SPC統計分析系統。
- 大理石平台設計，使設備精密度更高，運行更平穩。 高精度 新設計 新算法 新界面 ZW-500B 技術性能描述
-
|
類別
|
項目
|
規格參數
|
|
光學系統
|
攝像機
|
500萬千兆網彩色高速相機
|
|
分辨率
|
10/15/20微米/點（可選）標配15微米/點（對應FOV：36毫米*30毫米)
|
|
光學鏡頭
|
5.0M像素級遠心鏡頭、景深：8毫米-10毫米
|
|
光源系統
|
RGB環形多角度LED結構光源
|
|
光源控制系統
|
數字式恆流控制器
|
|
圖像處理速度
|
FOV處理速度
|
＜170毫秒
|
|
運動速度
|
700毫秒
|
|
檢測速度
|
3500平方毫米/秒
|
|
特點
|
IPE是Image Processing Expression的縮寫，允許用戶使用簡單的表達式自定義圖像源，配合不同的算法可以組合出不同的效果，可以極大的提高檢出率的減低誤報率。Qubit AOI系統中圖像源可以理解像素的點陣集合，每個像素由1到4個通道的數據表示，IPE表達式可以對圖像源中的每個像素做獨立計算，生成新的圖像。可檢測班上任意位置多件
|
|
操作
|
圖形式離線編程及調試，精確自動定位微米，製程快捷，支持遠程式離線調試，不影響設備正常測試
|
|
Mark
|
點數
|
可選擇2個常用的Mark點，可自動校正水平Mark
|
|
檢測內容
|
錫膏印刷
|
偏斜，無錫，少錫，多錫，斷路，污染，橋接
|
|
貼片
|
缺件，偏移，歪斜，立碑，側立，翻件，極性反，錯件，破損，污染，橋接，IC彎腳 任一位置多件
|
|
回流焊后
|
缺件，偏移，歪斜，立碑，側立，翻件，極性反，錯件，破損，污染，無錫，少錫，多錫，假焊，錫球IC彎腳 任一位置多件
|
|
波峰焊后
|
插入針，無錫，少錫，多錫，假焊，錫珠，錫洞，短路，任一位置多件
|
|
紅膠板
|
缺件，偏移，歪斜，立碑，側立，翻件，極性反，錯件，破損，益膠，任一位置多件
|
|
PCB尺寸
|
30×30毫米~450×330毫米（可根據客戶要求定製更大尺寸）
|
|
PCB厚度
|
0.3毫米~6毫米
|
|
PCB翹曲度
|
≤6毫米（有夾具輔助矯正變形）可消除PCB變形影響（特殊要求可定製）
|
|
零件高度
|
上淨高≤35mm下淨高≤70mm（特殊要求可定製）
|
|
最小零件
|
01005元件，0.3毫米間距及以上IC
|
|
X、Y平台
|
驅動設備
|
交流伺服電機系統
|
|
定位精確
|
≤8微米
|
|
Y大理石平台
|
定位精確
|
≤6微米
|
|
控制系統
|
操作系統
|
Windows8-64Bit
|
|
電腦主機
|
I5 CPU，8G，GPU顯卡，16G內存，128G固態硬盤，1TB機械硬盤
|
|
顯示器
|
22英吋液晶寬屏顯示器
|
|
其它參數
|
機械外形尺寸
|
96釐米×123釐米×140釐米（高度含地腳）
|
|
重量
|
約500公斤
|
|
電源
|
交流220伏特±10％，頻率50/60HZ，額定功率600W
|
ZW500B是一款引導新領域多功能檢測創新產品，它配備獨特的圖像採集技術及光源系統，可檢測通孔和混合貼裝技術電路板，是具有色環電阻波峰焊后、SMT回流后、元件面等工藝需求 選擇。
關鍵詞:
<span font-size:16px;background-color:#ffffff;"="" style="box-sizing: border-box; font-size: 16px;">自動光學檢測設備, AOI自動光學檢測儀, AOI設備, AOI, AOI價格, AOI自動化設備,深圳自動光學檢測設備, AOI自動光學檢測儀工廠, AOI設備廠家, AOI工廠直銷, AOI工廠價格, AOI自動化設備深圳廠家直銷，AOI設備生產製造商.
富蘭森電子有限公司提供 SMT設備整體解決方案, 包括無鉛回流焊, 無鉛波峰焊, 貼片機, 錫膏印刷機,上下板機, 接駁台, AOI光學檢測設備, SMT配件 Reflow Oven等設備, 如果有任何需要, 請聯繫我們：微信：13691605420, Skype: flasonsmt, Email: sales@flason-smt.com
1)這是我 次購買SMT設備,請問它容易操作嗎？
我們會提供使用說明書和視屏操作教程，像貼片機，回流焊等大機器可以上門安裝，培訓，費用由你們出，買方也可以安排工程師到我們公司免費培訓，食宿費用需要你們出。如果還有問題可以聯繫我們的銷售及售后解決。
2) 如果機器在使用過程中遇到問題，該如何處理 ?
詳細描述問題，告訴我們，並配合我們查找具體原因。找到原因后，如果需要更換配件的，在保修期內免費更換，出了保修期，需要支付一定成本及快遞費。珠三角區域我們又有工程師定期處理售后問題。其他區域也可以派工程師上門服務。
3) 最小訂單量?
一台機器。
4) 該如何訂購SMT設備？
A. 聯繫我司銷售人員，他會詳細了解您的需要，提供解決方案，並生成訂單，雙方確認無誤后即可安排貨款及生產SMT設備.深圳或珠三角週邊簡易防水包裝，其他省份木箱包裝。
5)為什麼選擇我們?
A. 10年SMT設備生產經驗 !
B. 阿里金品誠企 !
C. 質量! 單價 ! 服務 !
