產品描述

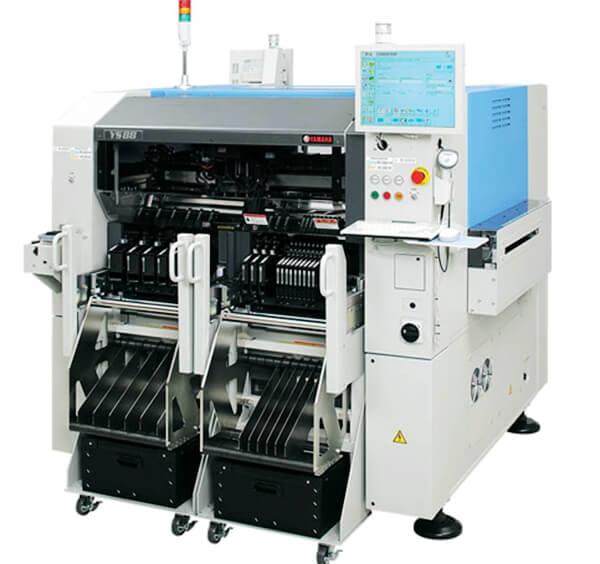

YAMAHA/雅馬哈 YS88多功能異型模組貼片機

PCB尺寸：L510×W460mm
最小元件：0402(mm系名稱)～55mm元件
飛達站位：119個
貼片速度：8,400CPH
產品概況: YAMAHA/雅馬哈 YS88多功能異型模組貼片機， PCB尺寸：L510×W460mm，最小元件：0402(mm系名稱)～55mm元件，飛達站位：119個，貼片速度：8,400CPH
INQUIRY

YAMAHA/雅馬哈 YS88多功能異型模組貼片機

產品描述：

產品類別：貼片機
品牌：YAMAHA/雅馬哈
可對應0402 芯片～55mm元件、長接頭的廣範圍異形元件,對象元件的高度可對應25.5mm,可進行10～30N的簡易貼裝載重控制,全部時間，QFP貼裝精度±30μm、QFP貼裝反復精度±20μm,可對應多功能異形要求、具有8,400CPH(相當于0.43秒/CHIP: 條件)的貼裝能力,對應L尺寸基板(L510×W460mm)

可對應0402 芯片～55mm元件、長接頭的廣範圍異形元件
對象元件的高度可對應25.5mm
可進行10～30N的簡易貼裝載重控制
全部時間，QFP貼裝精度±30μm、QFP貼裝反復精度±20μm
可對應多功能異形要求、具有8,400CPH(相當于0.43秒/CHIP: 條件)的貼裝能力
對應L尺寸基板(L510×W460mm)

機型	YS88(型號:KJH-000)
對象基板	L50×W50mm ～L510×W460mm (注1)(注2)
貼裝效率( 條件)	8,400CPH/CHIP(相當于0.43秒/CHIP)
貼裝精度(本公司標準元件)	精度(μ+3σ):±0.05mm/CHIP、±0.03mm/QFP 重複精度(3σ):±0.03mm/CHIP、±0.02mm/QFP
對象元件	0402(mm系名稱)～55mm元件、SOP/SOJ、QFP、接頭、PLCC、CSP/BGA、長接頭(W45×L100mm以下) (注3)(注4) 簡易貼裝載重控制(10～30N)，需要壓入貼裝異形元件(特殊接頭等) 對象元件高度25.5mm以下(注5) 搬入前基板上方允許高度6.5mm以下
元件種類	119種( /換算成8mm卷帶)(注1) 81種( /換算成8mm卷帶、裝配sATS時)
電源規格	三相AC 200/208/220/240/380/400/416 V ±10% 50/60 Hz
供氣源	0.45MPa以上、清潔乾燥狀態
外形尺寸(注6)	L1,665×W 1,562(蓋板端)×H 1,445mm(蓋板上方) L1,665×W 1,615(整批更換台車導軌端)×H1,445m(蓋板上方)
主體重量	約1,650kg(僅主體)

(注1)根據與sATS/dYTF組裝的機械配置而有所不同。
(注2)二段（上推）頂板規格時，需進行協商。
(注3)裝配側視觀察照相機時，需進行協商。
(注4)大型元件及長接頭時，關於偏心偏移量及旋轉角度，需進行協商。
(注5)裝配側視觀察照相機時，為22.5mm以下。
(注6)不包括突起部分的尺寸。
