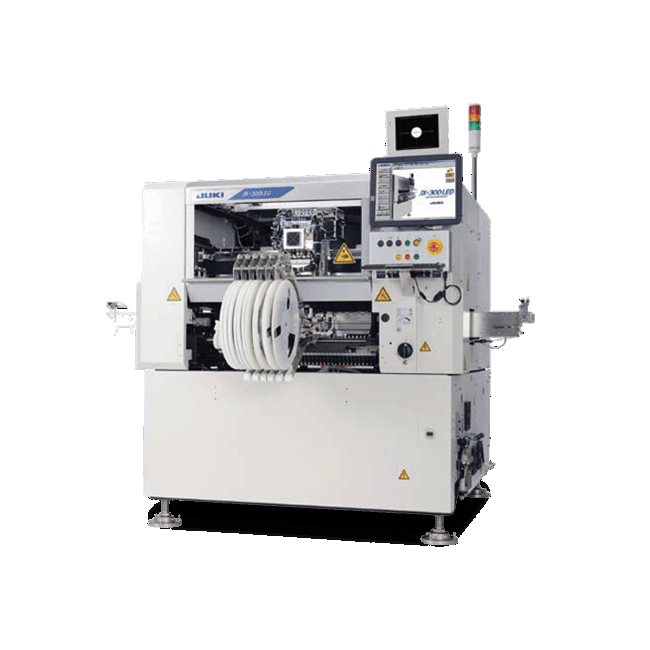

JUKI JX-300LED 貼片機

型號︰	JX-300LED
品牌︰	audi smt
原產地︰	中國
單價︰	CNY ¥ 420000 / 件
最少訂量︰	100 件

共有 34 相關信息

上一個

下一個

產品描述

JUKI JX-300LED 貼片機

PCB尺寸：1,200 × 360mm
最小元件： 0603(0201) ~ 55mm(H 15mm)
飛達站位：40
貼片速度：2,7000 CPH
產品概況: JUKI JX-300LED 貼片機,PCB尺寸：1,200 × 360mm,最小元件： 0603(0201) ~ 55mm(H 15mm), 飛達站位：40, 貼片速度：2,7000 CPH
INQUIRY

JUKI JX-300LED 貼片機

產品描述：

JX系列 | JX-300LED LED 通用貼片機（熱售中）
在繼承了JUKI 最成熟穩定的KE2070機型設計優點的基礎上，再結合 JUKI JX 系列精簡設計，推出了針對LED照明、LENS平板顯示產品，並具有革命性應用前景的 “JX-300LED” 新機型。
JX-300LED 新機型既可生產最適合的LED基板的同時，也可完全勝任生產LED電源基板，及其他消費類電子產品。JX-300LED 新機型實際貼裝效率在KE2070機型基礎上更加提高了10%，實際產能達到18,000CPH以上.

加長規格基板(1500×360mm)*
貼裝元件高度：6mm / 12mm
貼裝元件尺寸
鐳射激光識別：0.6x0.3mm(英制0201)～33.5mm
貼裝速度: 條件：0.155秒/芯片(23,300CPH)
貼裝精度:鐳射激光識別：±0.05mm(±3σ）
裝着元件種類:機械供料器：40種 (8MM)
裝置尺寸(W*D*H)：標準規格：1,920×1,393×1,440mm
裝置重量：約1,420Kg

規格
操作系統：WINDOWS XP (中文、日文、英文語言切換）
基板尺寸：標準規格基板(1200×360mm)
特性
1. JX-300LED應對 1200 ～1500mm LED照明基板和LENS液晶屏生產
JX-300LED 獨有的2次和3次夾板功能實現≦1500MM LED基板生產，通過3組MARK點對基板進行全自動視覺對中，實現高精度貼裝。
2. JUKI獨有的激光貼片監視功能
JUKI獨有的貼裝頭上備有激光傳感器，實時檢測貼裝頭上元器件的有無。對元件表面有粘着性的LED器件，為了防止LED元件帶回可設定吹氣時間。通過激光器實時監測功能，杜絕元件在貼裝前掉落及有粘性LED元件被帶回情況的發生。
3. JUKI獨有的激光定位，識別LENS引腳
JUKI 獨有的LNC60激光三維掃描成像技術，通過對LENS引腳360度旋轉進行側面照相，根據元件影像邊緣和旋轉角度，繪出元件外型，並計算出元件中心和角度及尺寸完成LENS的方向判斷，最終完成LENS的X、Y、角度識別進行高精度LENS貼裝。

LED貼片機JX-300LED，最適用於LED照明機器或中、大型液晶背光源生產的LED貼片機

基板尺寸	標準規格	50 × 50 ～　1,200 × 360mm
基板尺寸	對應長尺寸基板*1	50 × 50 ～　1,500 × 360mm
元件高度		6mm仕様/12mm仕様
元件尺寸		0603～ 33.5mm
元件識別裝置		激光識別（LNC60）
元件貼裝速度	條件	27,100CPH
元件貼裝速度	IPC9850	19,300CPH
貼裝精度		±0.05mm（Cpk≧1）
元件貼裝種類		時為40種(換算成8mm帶)
